在飞跃手册上看了一句话，大概意思是不管什么时候都要敢于从书的一半开始看，这个项目也是这样，既要广泛了解，又要动手实践，核心是不要被惰性限制
- 组合体物理量连续，装配体物理量不连续
- 建立工作面来实现拉伸等功能，按照目前的思路可以用solid works建模，得先试试导入后的情况
- 处理短边以增加收敛性；处理重合边；缺口
- 使用cad修复来粘合实体，消除小于绝对公差的对象或实体
- 角细化，网格剖分，这个很重要
- ！自适应网格设定
- ！频域-瞬态
- 修改底层方程
求解器设定

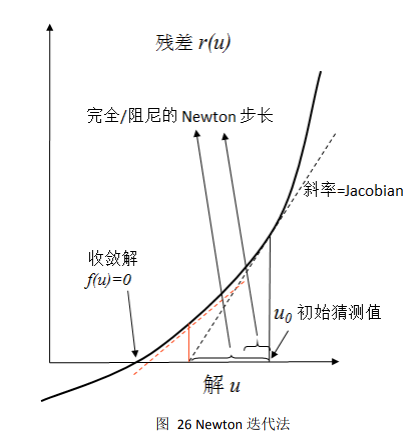

- 对稳态求解器使用newton迭代法求解
- 自动newton比定常newton更容易收敛
comsol的边界约束
- 什么是弱贡献
不管了，接下来依然是学习例程
首先学一个2d的三极管仿真，计算了输出电流特性于发射极电流增益

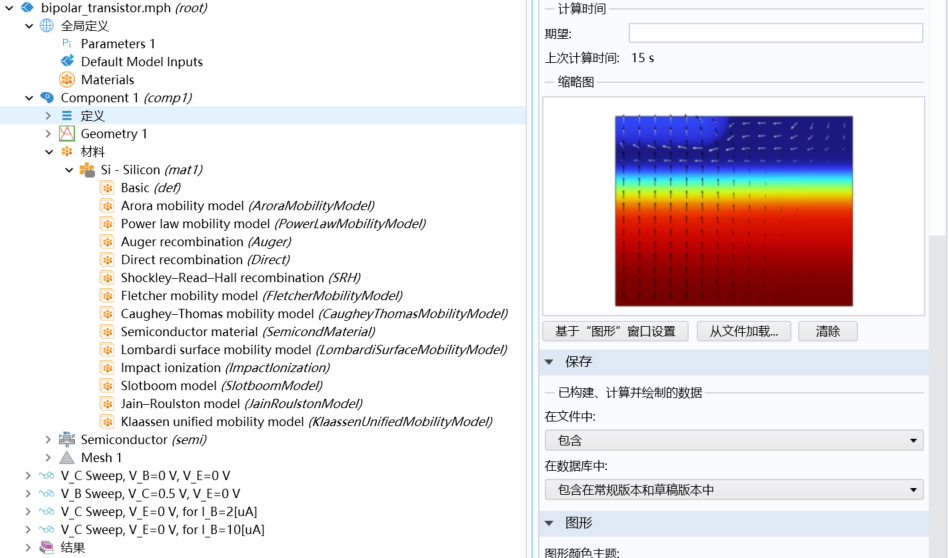

项目树长这样
- 定义全局变量，方便后续调用
- 定义几何尺寸，定义平面结构，形成联合体
- 定义材料，在silicon下有各种复合模型和若干的mobility model的模型
- semiconductor component里定义了共存项，这里没看懂，4个model都作用于全域
- 定义每个terminal的边界条件
- 解首先选定态还是瞬态，随后设置因变量
- 稳态求解器中设置相对容差，并指定绘图类型

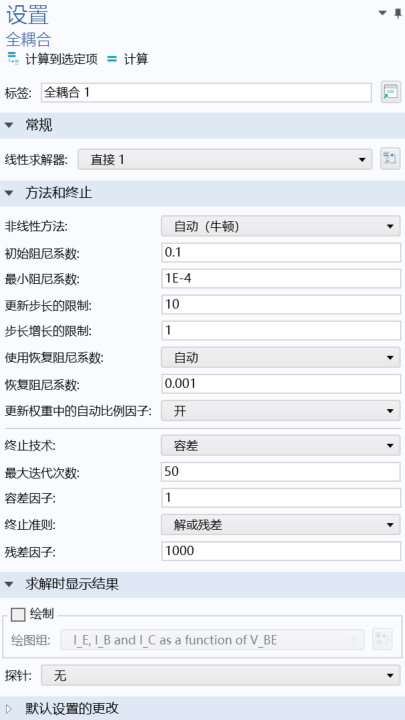

全耦合（即改变步长的牛顿迭代法）求解步骤
每一个稳态解对应一个数据集，而后处理从数据集中抽取来画图
接下来看一个芯片热仿真
